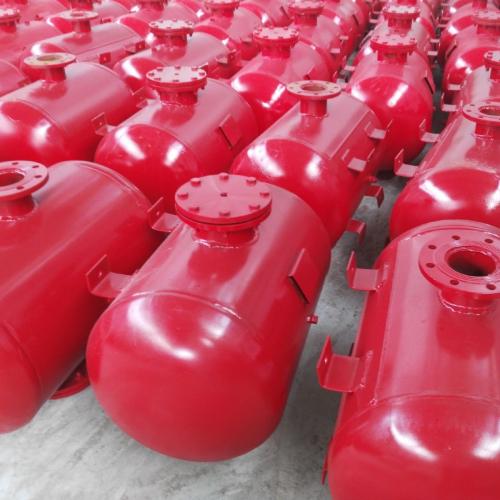

[新品] 压力容器空气炮(KQP-B-300L空气炮)

供应商参考报价：面议

联系人：	孙晓雷
所在城市：	河南省濮阳市
详细地址：	清丰县马庄桥镇油田五社区

为获得更好的服务，请在联系时说明是在储罐网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

300L技术参数表
序号	项目	单位	数据
1	用途		料仓破拱
2	型号	台	KQP-B-300L
3	每台用气量	m³	0.3
4	容积		300L
5	重量	Kg/只	96
6	尺寸		φ600×1168mm
7	工作温度	℃	-40-120℃
8	设计压力	Mpa.a	0.85mpa
9	试验压力	Mpa.a	1.28mpa
10	工作压力	Mpa.a	0.4-0.8mpa
11	冲击力	N	6350-14500
12	爆炸能量	J	251160
13	排气喷爆开启时间	S	0.12秒
14	炮体材质		Q235B
15	活塞形式及材质		平面型尼龙材质
15	(差动装置)		平面型尼龙材质
16	单个活塞密封环数量	个	两道环
17	缸筒材质		耐磨铝合金
18	密封形式及材质		密封或线密封尼龙与金属密封
19	执行标准		NB/T47052-2016 TSG21-2016
20	制造许可证		TS2241001-2019

一、技术参数

1、产品名称：空气炮——防爆配电装置

2、产品型号：BXMD-4；BXMD-24

3、额定电压：AC220V

4、频率：50Hz

5、额定电流：<2A

6、输出电压：AC220V

7、防爆等级：Exde II BT4 Gb/Ex tD A21 IP66 T80℃

8、防腐等级：WF2

9、控制方式：就地手动/远程点控

二、安装接线

防爆配电装置为壁挂式安装，或可以做一个支架进行安装。该装置背部有4个挂耳，可用4颗膨胀螺栓固定到墙壁上。如果不方便靠墙安装，可做支架落地安装。

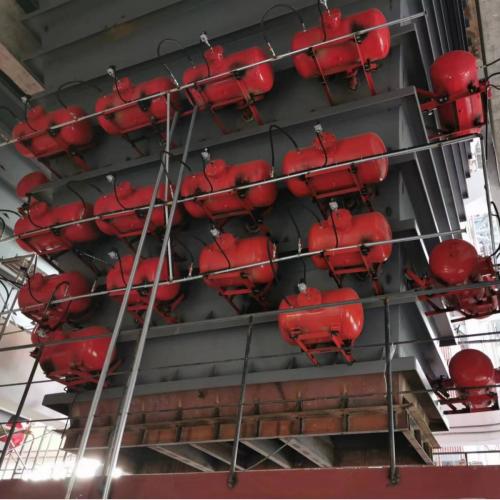

接线方式一般采用螺钉式接线端子，电缆为下进下出。按照接线端子图接电磁阀电缆，空气炮编号从1到N，空气炮排序应从下层往上层依次排列，同层空气炮可按仰视顺时针依次排列。每个电磁阀有一根零线（电磁阀线圈为AC220V时）或负极（电磁阀线圈为DC24V时），和一根被控线（火线或DC24V正极）。所有电磁阀接线完成后接上电源电缆即可。

三、调试

上电调试前注意检查每个电磁阀电缆另一端是否接好，防止电磁阀电缆短路！

气源接通且控制箱上电后，首先在就地状态点动操作空气炮的对应按钮，单台测试空气炮是否动作，且是否有异响。单个控制箱控制范围内的所有空气炮单台测试完毕。

切换到远程状态，远程发DCS指令，启动每一台空气炮进行测试。
