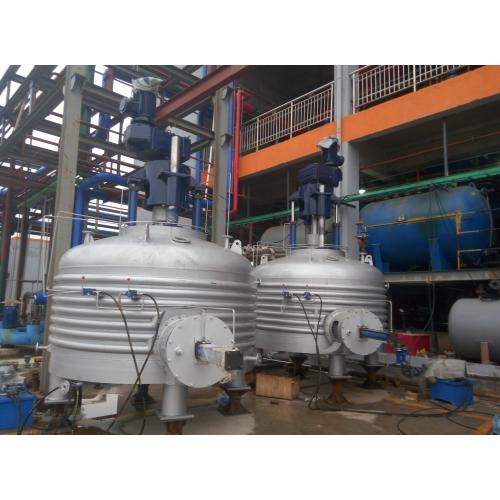

FW系列三合一过滤机

FW系列多功能过滤、洗涤、干燥（三合一）机是一种集过滤、洗涤、干燥、搅拌、反应、自动出渣于一体的多功能固液分离设备。

FW系列压滤机主要由转动装置、过滤机体、搅拌系统、升降机构、排渣机构、过滤系统等部件组成，其结构见附图1。

一、设备的优缺点

1、三合一过滤机作为低转速、大扭矩重型设备，由于其设计独特的机械结构，应用领域广泛，使该设备具有同类过滤设备无与比拟的优点，得到客户广泛的好评，主要优点如下：

（1）完全密闭过滤、无泄漏、无任何环境污染。
（2）排渣阀系统自动出料，大大降低劳动强度。
（3）机体内可实现搅拌、混合、打浆、反应、洗涤、过滤、干燥等多种工序作业，整个过滤过程可实现全自动化操作。

（4）液压控制搅拌系统的升降，启动时电流小，过滤中***大限度地增大容渣空间，搅拌桨叶的搅拌，使清洗时滤饼和清洗液充分混合，洗涤滤饼干净彻底，干燥效率大大提高。
（5）在加压或真空状态下操作，实现固液分离。过滤时滤饼分布均匀，固液分离效果好。
（6）一次性容渣能力强，特别适用于含固量大，液相和固相分别回收使用的过滤场合。
（7）过滤采用水平铺设滤材，一次过滤干净彻底，无残液。滤材密封结构独特，更换滤材方便、快捷。

（8）设备的主要外购部件（减速机、机械密封、金属波纹管、烧结网、液压系统、电器元件）均选用国内知名一线厂商供货，从而保证整体设备在使用中的高性能、低故障运行。

2、设备缺点

（1）成本偏高，一次性投入偏大。

二、设备整体性能较早期老式设备的优化。

1、密封方式

（1）老式设备采用填料密封，密封主要依靠螺栓压紧四氟填料和V型圈，在使用过程中，由于主轴经常需要升降，加上填料的磨损，密封很快便会松动、变形、更换困难。造成设备内物料气味泄漏，不但影响了环境卫生，有毒物料更会对操作人员造成伤害。

（2）本设备采用机械密封+波纹管的的结合方式进行动静态密封，主轴在行程内任意升降对密封效果没有任何影响，密封可靠稳定。波纹管采用双层金属波纹管结构，强度高，耐压性好，弹性好，使用寿命（极限伸缩次数）可以达到1万次以上。机械密封选用厂商定制的双端面机械密封，密封性能好，杜绝有害物料泄漏对操作人员造成伤害。
