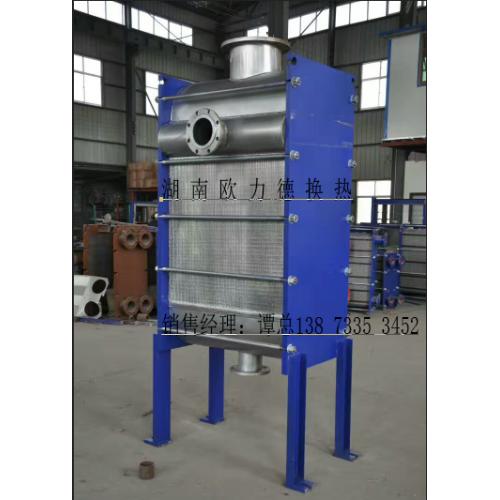

全焊接板式热交换器

概述

      全焊接板式热交换器是集列管换热器耐高温高压与可拆式板式热交换器传热效率高的优点于一体，具有传热效率高、占地小、重量轻、阻力小、不易结构、适应性大等优点。主要由板片束、端板、进出口管箱和半圆箱等部件组成。

      板片束将由相邻两板片以180℃交角交替排列并对合焊接组成流道。流体通过进出口法兰以逆流形式在板片内流动，由于板片上的曲折波纹，使流体在流到中不断的转向，形成湍流，故大大提高了传热效率。由于板片间无密封垫，采用氩弧焊焊接而成，从而是该换热器在高温、高压及溶解性强的行业快速替代了老式列管换热器。

应用工段

       氮肥行业的铜洗、变换工段、甲醛、

粗苯、尿素、碳四、冰机、苯、甲苯、二甲

苯及酯类与醚类等工段的加热、冷却、蒸发、

冷凝等

全焊接板式换热技术指标

        工作压力：***高3.0MPa

        设计温度：-50-300C

        板片厚度：0.8-1.0mm

        板片材质：304、321、316等
