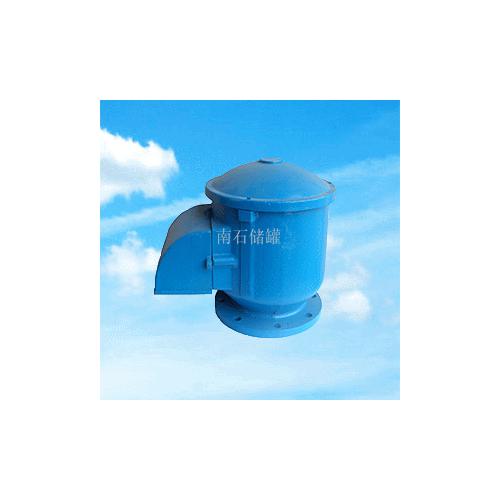

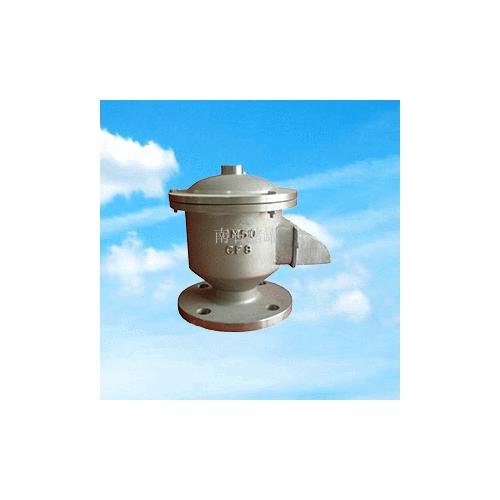

全天候呼吸阀型号：GFQ-II

产品说明：全天候呼吸阀由压力阀和真空阀两者组成，安装于油罐透气管上，能随油罐内油气正负压变化而自

动启闭，使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡，减少介质挥发的安全节能产

品。油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储

罐的排气正压和吸气负压。

全天候呼吸阀的适用范围：全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油

品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 可与新型波纹阻火

器配套使用。

全天候呼吸阀零部件材料：

全天候呼吸阀尺寸：

 全天候呼吸阀操作压力：

A：+355pa(+36mmH2O)　　-295pa(-30mmH2O)

B：+980pa(+100mmH2O)   -295pa(-30mmH2O)

C：+1750pa(+180mmH2O)  -295pa(-30mmH2O)

D：按用户要求生产（特殊压力等级）

备注：一般情况下，（阻火）呼吸阀的操作压力以B型为准；环境温度：-40℃-+60℃；

备注：以下尺寸仅供参考，可根据用户提供的尺寸生产。

全天候呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类液体

的固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保持

正常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。 按（石油储罐呼吸阀）（SY7511-87）、

（石油储罐阻火器阻火性能和试验方法）（GB5908-86）等标准进行制造和试验、检验。或按客户指定标准。法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

全天候呼吸阀安装说明：全天候呼吸阀应安装在储罐气源的***高点，以便降低物料蒸发损耗和顺利地提供通向

呼吸阀***直接和***大的通道。

通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台

附近。

储罐呼吸阀在出厂时，我司在法兰面上加配了防尘保护盖，安装时务必将防尘保护盖取下。装卸时呼吸阀必须

垂直向上，不得倒置或横放。

当需要安装两个呼吸阀时，它们与罐顶中心应对称布置。

全天候呼吸阀维修与保养：为了全天候呼吸阀使用安全，定期检查通风口正、负阀盘动作是否灵活，阀杆及阀

盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘

升降灵活。

上海南石是专业的全天候生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合

金圆球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
