碳钢储罐(QL-02)

供应商参考报价：￥1000

联系人：	陈标
所在城市：	江苏省盐城市
详细地址：	建湖县上冈产业园

为获得更好的服务，请在联系时说明是在储罐网（中工）看到的产品信息。

联系我们

更多产品

进入商铺

详细信息

现场制作大型储罐

详细介绍：

一、大型立式贮罐：
用于储存液体或气体的钢制密封容器即为钢制储罐，钢制储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐在国民经济发展中所起的重要作用是无可替代的。钢制储罐是储存各种液体（或气体）原料及成品的专用设备，对许多企业来讲没有储罐就无法正常生产，特别是国家战略物资储备均离不开各种容量和类型的储罐。我国的储油设施多以地上储罐为主，且以金属结构居多，故本网站将着重介绍在国内普遍使用的拱顶储罐、内浮顶储罐以及卧式储罐的一些基础知识。

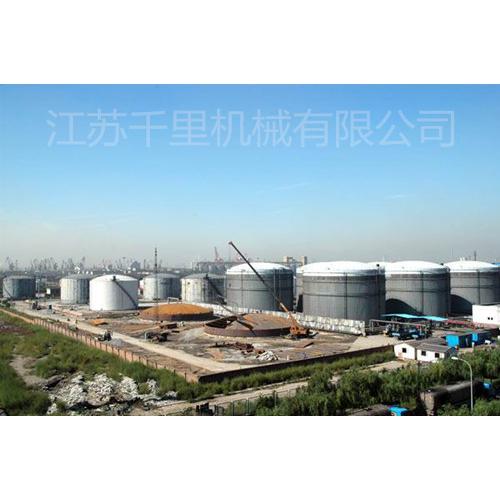

图为中国中江建设集团制作的大型储罐群

三、储罐的标准：常用储罐标准： 1. 美国石油学会标准 API650 ； 2. 英国标准 BS2654 ； 3. 日本标准 JISB8501 ； 4. 德国标准 DIN4119 ； 5. 石油行业标准 SYJ1016-82 ； 6. 石化行业标准 SH3046-92 。

四、储罐的材料：
储罐工程所需材料分为罐体材料和附属设施材料。罐体材料可按抗拉屈服强度（б s ）或抗拉标准强度（б b ）分为低强钢和高强钢，高强钢多用于 5000m³ 以上储罐；附属设施（包括抗风圈梁、锁口、盘梯、护栏等）均采用强度较低的普通碳素结构钢，其余配件、附件则根据不同的用途采用其它材质。制造罐体常用的国产钢材有 Q345R 、304、316L以及 Q235 系列等。

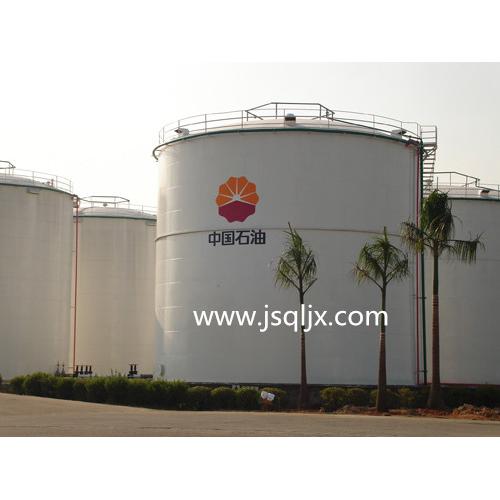

                           为中石油济南油库制作的大型储罐群 五、储罐的结构：
    目前我国使用范围***广泛、制作安装技术***成熟的是拱顶储罐、浮顶储罐和卧式储罐。
（一）拱顶储罐的构造       拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用***为广泛，***常用的容积为 1000 -100000m³，目前，国内拱顶储罐的***大容积已经达到 100000m³。
     罐底：罐底由钢板拼装而成，罐底中部的钢板为中幅板，周边的钢板为边缘板。边缘板可采用条形板，也可采用弓形板。一般情况下，储罐内径＜ 16.5m 时，宜采用条形边缘板，储罐内径≥ 16.5m 时，宜采用弓形边缘板。

    为齐鲁石化制作的大型储罐群
   罐壁：罐壁由多圈钢板组对焊接而成，分为套筒式和直线式。
     套筒式罐壁板环向焊缝采用搭接，纵向焊缝为对接。拱顶储罐多采用该形式，其优点是便于各圈壁板组对，采用倒装法施工比较安全。
     直线式罐壁板环向焊缝为对接。优点是罐壁整体自上而下直径相同，特别适用于内浮顶储罐，但组对安装要求较高、难度亦较大。
    罐顶：罐顶有多块扇形板组对焊接而成球冠状，罐顶内侧采用扁钢制成加强筋，各个扇形板之间采用搭接焊缝，整个罐顶与罐壁板上部的角钢圈（或称锁口）焊接成一体。
   （二）浮顶储罐的构造        浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。
     罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。
     罐壁：采用直线式罐壁，对接焊缝宜打磨光滑，保证内表面平整。浮顶储罐上部为敞口，为增加壁板刚度，应根据所在地区的风载大小，罐壁顶部需设置抗风圈梁和加强圈。
     浮顶：浮顶分为单盘式浮顶、双盘式浮顶和浮子式浮顶等形式。

图为南风集团制作的大型储罐群 ●提供化工、医药、食品机械，具体品种有：二甲醚全套设备、（反应器、再沸器、汽提塔、换热器、合成塔、等）、真空干燥器、双效蒸发器、浓缩罐、冲罐、反应釡、合成塔、换热器.切片机、碳化付塔、脱硫碱化罐等。

为中石化天津（百万吨/年产）PVC工程制作的大型储罐群      浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固。其优点是造价低、好维修。
     双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。其优点是浮力大、排水效果好。
    （三）内浮顶储罐的构造       内浮顶储罐是在拱顶储罐内部增设浮顶而成，罐内增设浮顶可减少介质的挥发损耗，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。这种储罐主要用于储存轻质油，例如汽油、航空煤油等。内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。目前国内的内浮顶有两种结构：一种是与浮顶储罐相同的钢制浮顶；另一种是拼装成型的铝合金浮顶。

图为：浙江传化化学股份有限公司制作的大型储群

（四）卧式储罐的构造卧式储罐的容积一般都小于 100m³，通常用于生产环节或加油站。卧式储罐环向焊缝采用搭接，纵向焊缝采用对接。圈板交互排列，取单数，使端盖直径相同。卧式储罐的端盖分为平端盖和碟形端盖，平端盖卧式储罐可承受 40kPa 内压，碟形端盖卧式储罐可承受 0.2Mpa 内压。地下卧式储罐必须设置加强环，加强还用角钢煨制而成。

图为国内某知名酱油厂制作的大型罐区

储罐的形式分立式和卧式，一般情况下，100m³以下的储罐，通常可以分为立式和卧式,150m³以上的大型储罐均以立式为主。我公司备有先进的现场制作设备和技术人员，大型储罐制作采用目前***先进的电动提升倒装法。

图为河北冀衡化学股份有限公司制作的20000m³大型不锈钢储罐

大型储罐规格大致有：

10m³、20m³、30m³、50m³、70m³、100m³、200m³、300m³、400m³，500m³，700m³，1000m³，15000m³，2000m³，3000m³，5000m³，10000m³，20000m³，50000m³，100000m³等。

为良友集团有限公司制作的大型储罐区

●提供生物发酵行业全套容器设备.专为生物发酵行业提供全套容器设备.主要品种有：发酵罐、种子罐、糖化锅、交换器、助晶槽、干燥器、空气净化系统等其他机械设备。

●承接现场制作：不锈钢储汽罐、储酒罐、储水罐、沥青罐、外保温储罐、卧式储罐、立式储罐、非标储罐、储运罐、铝储罐、衬胶储罐等；空气储罐、甲醇储罐、食品储罐、常压储罐、压力储罐、硫酸储罐、硝酸储罐、石油储罐、耐酸储罐、酸碱储罐、地埋储罐、卫生储罐、果汁储罐、碳钢储罐、大型储罐、储罐现场制作安装、储罐搬迁、大型不锈钢储罐制作、柴油罐、蓄水罐、清液储罐、浸泡储罐、锥底储罐、异形储罐、污水处理罐、汽柴油罐、海水储罐、保温储罐、防腐储罐、真空储罐等储存设备以及钢衬PTFE储罐等大型非标准储罐制作。

●承接非标容器加工业务，可根据用户要求、设计、加工各种非标容器，机械设备、高空维修，价格超低，也可以你买材料，我们到现场制作！

我公司制作的一般性储罐具体规格如下：

序号	容积(M3)	规格、型号	筒体厚度(mm)	顶板厚度	材质
1	500	7600×11500×10	6/8/10/12	6mm	304/Q123-B
2	1000	10500×12000×10	6/8/10/12/14	6mm	304/Q123-B
3	2000	14000×13000×10	6/8/10/12/14	6mm	304/Q123-B
4	5000	23000×12400×10	6/10/12/14/16	6mm	Q235-B/321
5	10000	31000×15000×10	6/10/14/18/20	6mm	Q235-B/321
6	20000	40000×18000×10	6/10/14/18/20	6mm	16MnR
7	50000	58000×19500×10	6/10/14/18/22/24	6mm	16MnR
8	100000	80000×20500×10	6/10/14/18/22/26	6mm	16MnR

（当然，储罐的制作规格和型号以及材质需根据不同厂家的工艺要求具体定做尺寸）

只需您一个电话，其余的工作统统由我们来帮你完成。

加工费用参考报价：

产品名称	规格 mm	计算方式	价格元/吨	辅材价格元/吨	探伤费用元/吨	其他
储罐类	厚度≤6	用材重量	2800	260	520	主材甲供
(受压的加价15%)	厚度≥6	″	2600	270	580	″
(受压的加价15%)	厚度≥12	″	2200	290	600	″
压力容器类	厚度≤6	用材重量	9800	/	/	含主材、***、运费及其他所有费用，包清工只开具安装票。
(ⅠⅡ类,Ⅲ类加30%)	厚度≥6	″	9600	/	/
(ⅠⅡ类,Ⅲ类加30%)	厚度≥12	″	9500	/	/
管道安装	按各省的标准下浮10-20%
设备安装	按各省的标准下浮10-20%
平台制作	按各种规格的简易程度作价,一般都低于同行业报价
