系统范围：
本设备适用于制药、食品、生物、化工等行业，常用于中草药有效成分及芳香油的提取，是中成药生产过程中普遍采用的设备。
产品特点：
1、 全套设备主要由提取罐体、冷凝器、冷却器、油水分离器、消泡器、过滤器、控制箱等部分组成。
2、 设备主要形式有正锥式、蘑菇式、直筒式、斜锥式、倒锥式。可作静态提取，也可根据生 产工艺需要，配置搅拌器作动态提取。
3、 采用先进的密封技术，可在常压、负压、正压、强制循环、热回流等多种条件 下，通过水煎、温浸、渗漉等方式进行操作。
4、 针对大口径出渣门，我公司专门设计了多汽缸安全出渣门。不仅操作方便，而 且保证安全可靠、不渗漏。
5、 针对大容量提取罐，我公司专门设计了快速出液装置。节省出液时间，提高生 产效率。
6、 针对粉末状物料的提取，我公司设计了高效的提取和出液方式。
产品概述：
产品概述：
本产品适用于中草药、植物、动物、食品、生物药，化工行业的常压、减压、加压、水煎、温浸、渗漉、强制循环、热回流，芳香油提取及有机溶媒回收等工艺过程操作。
本设备主要有正锥式提取罐、斜锥式提取罐、直筒式提取罐、蘑菇式提取罐四种形式。可作静态提取，也可配备不同的搅拌器作动态提取。采用动态提取可缩短提取时间。
本设备制造过程中采用先进的密封方式，加热、回流方法达到药品GMP规范要求，是目前国内外中成药生产中普遍采用的设备。配套设备包括：消沫器，冷凝器，过滤器，油水分离器，药液泵等。
注：1.我公司可按用户要求设计特殊形式提取罐。
2.在订货时，请用户考虑设备形式、材质、厂房结构等因素。

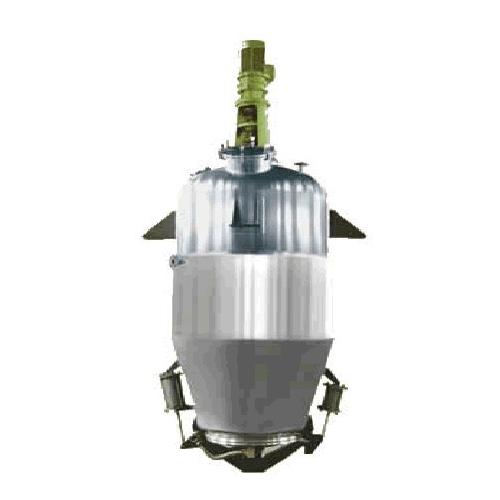

TQ系列多功能提取罐(TQ-Z直桶型)
TQ series multi-fumctional exacting tanks
本设备适用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环渗漏作用，芳香油提取及有机溶煤回收等多种工艺操作，具有效率高、操作方便等优点，罐内配备CIP清洗系统，符合GMP医药标准。
The device is to service at such industries as China traditional drug,food stuff and chemistry for the technologies such as normal pressure、mini pressure,water decocting,warm immersion,thermal circumfluence,compelled recycle and leakage,extraction of aroma oil and reclamation of organic solvent with the features of high efficiency and convenient operation,The CIPcleaning system inside the tank meets with the GMP standard.
TQZ(TQA及其动态系列)提取罐工艺参数
TQZ(TQA and its dynastic series)suction-rotary tank technological parameter
|
型 号
规格
|
TQZ-1 TQZ-2 TQZ-3
|
|
容积
|
1200 2300 3200
|
|
加料口直径mm
|
400 400 400
|
|
加热面积㎡
|
3 4.7 6
|
|
冷凝面积㎡
|
4 5.4 6.5
|
|
冷却面积㎡
|
1 1 1
|
|
过滤面积㎡
|
3 3 3
|
|
排渣门直径mm
|
800 800 800
|
|
耗汽kg/h
|
285 346 570
|
|
耗水T/h
|
21 25 42
|
|
设备重量kg
|
1800 2050 2400
|
|
加热汽管口mm
|
DN-50 DN-50 DN-60
|
|
二次蒸汽管口mm
|
DN-80 DN-80 DN-80
|
|
冷却水管口mm
|
DN-50 DN-50 DN-60
|
|
电动机功率kw
|
2 3 4
|
|
搅拌转速ppm/min
|
21 21 32
|
